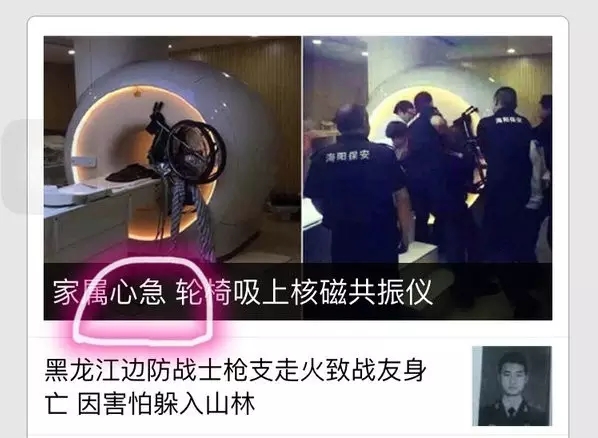

小編看到一條新聞：醫院的家屬推著輪椅走進了核磁共振房間，結果如下圖...
很多核飯很好奇這核磁共振怎么這么牛掰，要求這么嚴格，費用這么高？來，這一次，我們聊聊核磁共振。
感謝知乎小伙伴：秦朗偶吧、一本正經、俞越、倪大業
核磁共振的原理
[一本正經]：這主要是講給非影像學的了解成像原理，專業術語不那么嚴謹。
首先要明白幾點事情，人體都是由原子構成的。每個原子都有自己的震動頻率，即，可認為它們都是在哆嗦著。每個原子由于電子環繞，故都可看成個小磁鐵。人體內水的含量最多，水含有氫原子。磁共振主要依靠氫原子來成像。
平常，人體氫原子都是雜亂無序的哆嗦著，由于各方向磁性抵消，人體整體不體現磁性。如同跳舞場大媽，在開始前熱身運動，各干各的，朝向四面八方，沒啥規律。當把人體置于一個強的外磁場中，氫原子仍按自己頻率震動，但方向?yàn)榕c外界磁場保持一致，整體上體現磁性。如同，音樂一響，大媽們立即面朝音響站好，這時整體方向是面向音響那里的。此時大媽仍舊按自己的情況哆嗦著，呃，跳著舞。
此時我們加入一個射頻脈沖，那么與射頻脈沖頻率相同的氫原子就產生共振，那么它可能震動幅度大了，方向變了，其它氫原子因?yàn)闆]有共振所以改變很小。當這個射頻脈沖消失后，這些共振的氫原子會慢慢再恢復到原來方向和幅度。這個恢復復過程就會有信號發射出來。我們檢測這個信號，就可以畫出人體圖像。
擱大媽身上，該這么形容：你站在大媽方陣的前面大喊：“ ×××！你給我跳起來！”于是聽到的大媽一下蹦起來！在大媽蹦起的這一瞬間，你就得到了這個大媽的信息，長相，衣服......你挨個叫大媽跳一邊就得到全部的信息了，廣場大媽信息圖你終于得到了。對，你就是那個射頻脈沖！對！那個噪音的產生，有你的一份力量。
核磁共振有沒有輻射
先說答案：沒有，一點也沒有“所謂的輻射”
CT和X光這兩種設備基本的原理都是利用X光對準人體照相，因?yàn)樯眢w內組織對X光阻擋的程度不一樣，形成明暗對比度，得出圖像。 CT就是一種高速旋轉的X光拍片機，經過后處理形成圖像。
MRI本身是通過磁場對原子核成像的，不涉及電離輻射。電磁輻射倒是有一些，根據主磁場不同，頻率在～10-120Mhz左右. 電臺廣播的頻段。
結論：MRI就像聽廣播，但CT可是真心兇猛啊，一次1-10mSv，普通民眾的一年上限才5mSv，一次就廢了...
核磁共振為啥這么貴
[俞越]：強磁場，尤其是高度穩定并且高度均勻的強磁場非常難獲得。
1）首先這要求低溫技術，液氦溫度-269°C；要讓大量液氦老老實實待在儀器內，常用的方法是在外部加一個液氮（-196°C）夾套。
2）零部件加工精度需要保證磁場強度在放置樣品的區域恒定，因?yàn)檫@事關分辨率。
3）電子系統穩定性要求極高，電壓的波動等需要被壓制，否則破壞靈敏度甚至準確度。
另外，信號檢測器需要能夠探測原子核產生的宏觀磁矩，這是極弱的，弱到連線圈的熱噪聲都可以影響其靈敏度，所以會出現用液氮冷卻的低溫探頭（cryo-probe）這樣的東西。
由于以上原因，核磁共振儀器的制造屬于高精尖的技術，所以全世界也沒幾個制造商。
1）儀器本身貴。
一臺核磁共振成像儀耗資50萬-100萬美元，因此折舊也就貴，分?jǐn)偟綔y(cè)試費用里也就貴。
2）核磁共振維護費用高。
核磁共振儀需要液氮與液氦維持超導磁體產生的強磁場，即使在停機狀態也需要消耗液氮與液氦。液氮雖然是白菜價（通常低于10人民幣每升），但是每小時0.4升的消耗速度也是很坑爹的，液氦就貴了，一般在200人民幣每升，每3、4個月添加一次液氦，每次花費1萬多人民幣。
那么高價就顯得不是那么費解了。
被輪椅砸，這不是最新鮮的

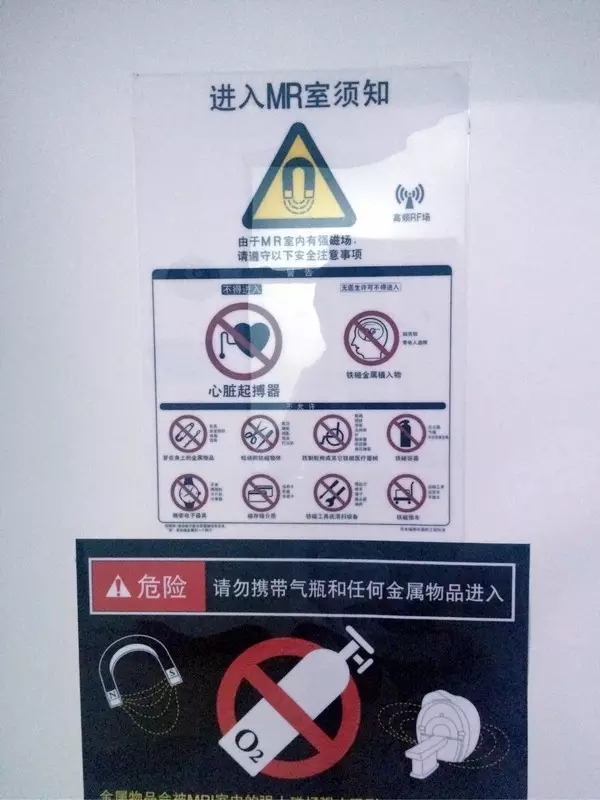

[秦朗偶吧]：所有的磁共振病人，在進入之前都會被醫生詢問身上有沒有金屬物品，因?yàn)槔锩嬗袕?qiáng)磁場，帶金屬物品進去不僅容易損壞機器，而且對醫生和病人的生命安全是個威脅，尤其是心臟起搏器的病人，進去就真的是完了，所以磁共振申請單和磁共振大門上，會明確標注，醫生也會再三強調。
然而，事實上，在中國，病人才是大爺，怎么玩的都有
案例一：
醫院磁共振室有兩個箱子，進去之前都會讓病人做準備，把東西取了放進去，然后之前有個病人，準備的時候就讓他取東西，取完了進門前問了他兩次，身上還有沒有硬幣打火機啊之類和金屬有關的，一口咬定沒有，進去了就看他襯衫里明顯有東西被吸起來了，衣服已經扯變形了，趕緊一把給他拉住問他是不是帶金屬物品了，人家還說沒有，問他確定嗎，他說確定，又問他有沒有覺得什么在拽他，他說有，然后人家嘻嘻一笑，從衣服里掏了一塑料袋硬幣出來了…
案例二：
醫生低頭在那安線圈，然后一個硬幣像子彈一樣飛過來，貼著臉砸上去，都感覺到它蹭到眼睫毛了，然后砸在機器上，當時真的是嚇一跳，當時扭個頭，估計硬幣就打我眼睛里去了，然后問他為什么沒取，他說他想試一下，看看會怎么樣，沒想到這么厲害。

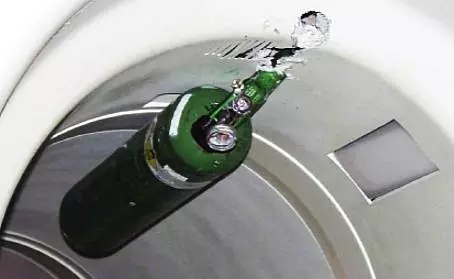

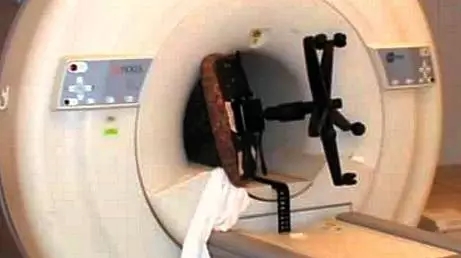

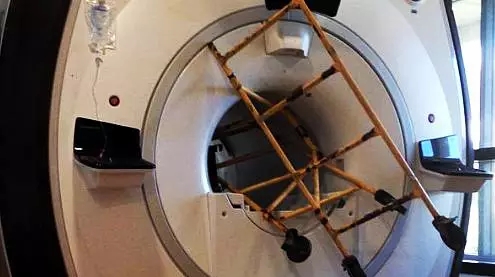

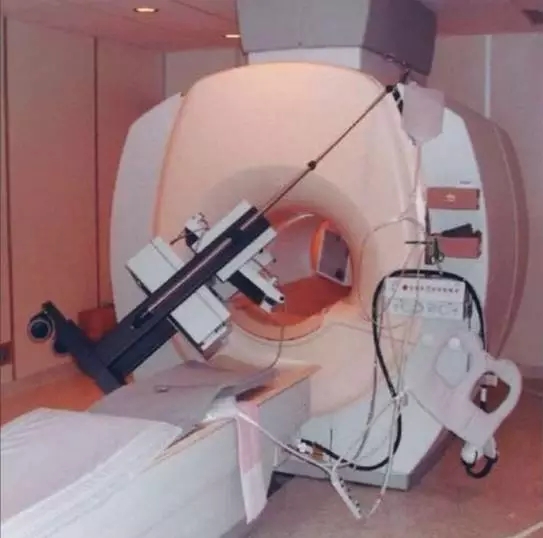

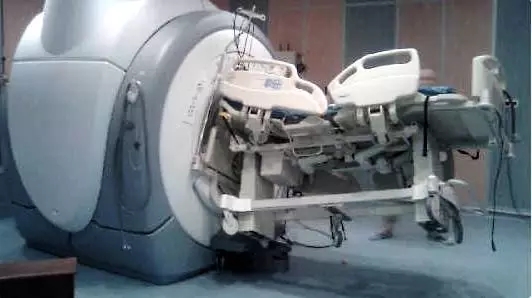

組圖：來看看那些年被摧殘的核磁共振儀器吧
核磁共振儀：
人艱不拆，誰讓我吸引力這么大
